Description des produits

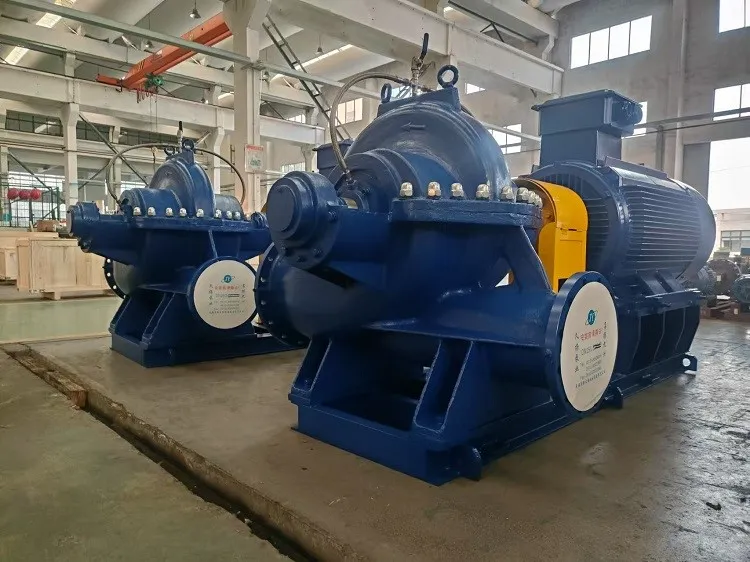

La pompe à cas divisée de la série JYSN est une étape horizontale, unique -, double volute, pompe centrifuge de cas axialement divisée, également nommée une pompe à double aspiration. Avec les avantages d'une grande capacité, d'une grande efficacité et d'une maintenance facile. Il convient à l'eau pure ou aux liquides similaires à l'eau dans leurs propriétés chimiques physiques -. Il peut être couplé à un moteur électrique.
Description du modèle
Spécification de la pompe à cas divisée
Capacités: 68 ~ 28000m3 / h
Tête: 80 ~ 450m
Pression de travail: 0,6 MPA
Température de travail: inférieure ou égale à 105 degrés
Puissance du moteur: 2,2 ~ 1800kw
Calibre de sortie: DN150 ~ DN500
Vitesse: 1450 tr / min; 2900 tr / min
Veste de chauffage: Non
Matériau de pompe à boîtier divisé
Fonte
Acier inoxydable 304 316 316 l
Acier inoxydable duplex
Bronze
Applications de pompe à casier à double aspiration
Approvisionnement en eau industrielle:Circulation des systèmes de construction HVAC, service de booster d'eau, alimentation de la chaudière, service de circulation générale, etc.
Agriculture:Irrigation, stations de pompage de drainage, engrais, etc.
Fabrication:Métal, pharmaceutique, papeteries, lavage d'air, service de ballast marin, etc.
Incendie / secours en cas de catastrophe:Pompes à incendie, protection contre les incendies, contrôle des inondations, secours en cas de catastrophe.
Eau des services publics:Stations de production d'électricité, dessalement, turbines de récupération d'énergie.
Chimique / minière:Plantes chimiques, raffineries, distribution de pétrole, sites de charbon et pompage.
Caractéristiques structurelles de la pompe à boîtier à double aspiration
Les principales parties de la pompe à boîtier divisé sont: le corps de la pompe, le couvercle de la pompe, la roue, l'arbre, le scénario à double aspiration, le manchon d'arbre, le roulement, etc.
Le port d'aspiration et le port de décharge de la pompe centrifuge du boîtier divisé sont en dessous de l'axe de la pompe, et la direction horizontale est verticale à l'axe. Le boîtier de la pompe est divisé au centre. Il n'est pas nécessaire de démonter les tuyaux d'entrée et de sortie et le moteur pendant la maintenance.
Le corps de la pompe et le couvercle de la pompe constituent la salle de travail de la roue. Les brides d'entrée et de sortie de l'eau sont équipées de trous de vis de tuyau pour installer des jauges à vide et des manomètres, et la partie inférieure de la gamme d'eau et de sortie est équipée de trous de vis de tuyau pour le débit d'eau.
La roue a subi une vérification de l'équilibre statique et est fixée avec une manche et des noix de manche des deux côtés. Sa position axiale peut être ajustée par l'écrou de manche. La force axiale de la roue est équilibrée par la disposition symétrique de ses aubes; Il peut y avoir une force axiale résiduelle que le roulement à l'extrémité coaxiale porte.
L'arbre de pompe est prise en charge par deux roulements à billes radiaux de ligne -. Les roulements sont installés dans les corps de roulement aux deux extrémités du corps de la pompe et sont lubrifiés avec du beurre.
Garantie et délai de livraison
Garantie:12 mois depuis l'opération ou 18 mois depuis l'expédition d'usine.
Délai de mise en œuvre:Habituellement, notre délai de livraison est d'environ 20 jours de travail.
